任务目的：利用NEMV技术，对西卓子矿区540米×680米区域进行勘探，查明主要目的层地质构造、断层、裂缝发育情况、奥灰水导水通道。

区域卫星影像



煤层底板等值线图



裂缝（断层）解释

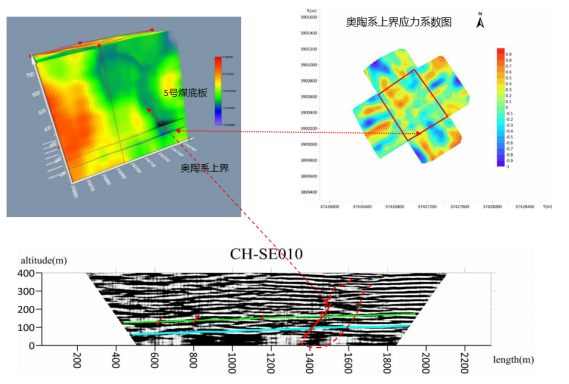

通过3D空间相关性系数图、剖面图和奥陶系上界应力系数图可以相互印证裂缝发育区以及延伸范围。

结论

断层断点与地面三维地震勘探结果一致；煤层底板标高误差仅为1m；圈定的裂缝发育区与矿井出水位置基本一致；圈定的巷道与矿井实际基本一致；其他成果也较为准确。
